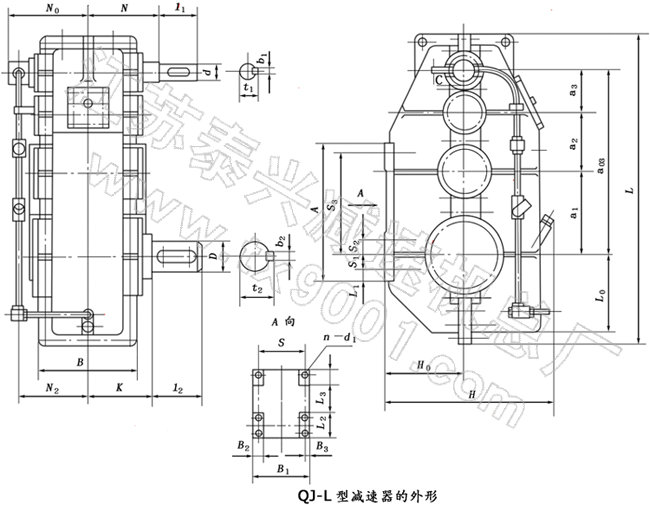

QJ-L立式及套装式减速器外形尺寸

QJ-L型减速器外形尺寸和安装尺寸 (mm)
型号
中心距
主动轴
转动轴
外型尺寸
a1
a2
a3
a03
d
l1
N
b1
t1
D
l2
K
b2
t2
H
B
L
L0
N0
N2
QJ-L140
140
100
71
311
20
50
120
6
22.5
48
82
130
14
51.5
300
190
558
167
103
107
QJ-L170
170
118
85
375
25
50
135
8
28
55
82
150
16
59
355
215
650
192
115
120
QJ-L200
200
140
100
440
28
60
180
8
31
65
105
175
18
69
405
250
747
217
133
137
QJ-L236
236
170
118
524
35
80
210
10
38
80
130
200
22
85
475
300
894
260
158
164
QJ-L280
280
200
140
620
40
110
235
12
43
90
130
220
25
95
557
340
1035
295
277
211
QJ-L335
335
236
170
741
45
110
255
14
48.5
110
165
260
28
116
654
400
1243
357
307
241
QJ-L400
400
280
200
880
55
110
285
16
59
130
200
310
32
137
778
490
1443
412
352
286

型号
安装尺寸
重量
/kg
H0
A
S
S1
S2
S3
B1
B2
B3
L1
L2
L3
C
d1
孔数n
QJ-L140
138
260
185
30
0
170
245
60
30
30
80
80
20
21
4
77
QJ-L170
168
290
205
35
0
205
265
60
30
25
110
110
25
21
4
112
QJ-L200
193
340
235
40
0
240
295
60
30
30
120
120
25
21
4
165
QJ-L236
230
405
270
55
55
290
330
60
30
30
180
120
30
21
6
249
QJ-L280
265
480
320
60
60
340
400
80
40
40
195
120
30
25
6
364
QJ-L335
315
550
365
60
60
410
445
80
40
40
200
120
35
25
6
647
QJ-L400
380
680
430
70
70
510
520
90
45
50
240
140
40
31
6
1048

主要技术参数:1) 中心距 QJ-L型减速器的中心距见下表1。2) 传动比 QJ-L型减速器的传动比见下表2。
QJ-L型减速器的中心距 (mm)
减速器型号
QJ-L140
QJ-L170
QJ-L200
QJ-L236
QJ-L280
QJ-L335
QJ-L400
低速级a1
140
170
200
236
280
335
400
中速级a2
100
118
140
170
200
236
280
高速级a3
71
85
100
118
140
170
200
QJ-L型减速器的公称传动比和实际传动比
规格
公称传动比
16
18
20
22.4
25
28
31.5
35.5
40
45
50
56
63
71
80
90
100
实际传动比
140
15.57
17.92
19.96
23.13
24.46
28.59
32.15
35.83
40.30
45.72
49.26
55.20
63.09
68.25
78.00
90.88
103.87
170
15.82
17.86
19.95
22.64
25.44
27.78
31.45
35.22
39.87
43.34
49.21
56.39
64.04
72.06
81.82
89.29
101.39
200
15.78
18.10
20.22
22.23
24.98
27.57
31.21
35.99
40.75
44.03
49.95
55.73
63.22
68.12
77.28
86.10
97.67
236
15.68
18.07
20.21
22.28
25.09
27.77
31.53
34.37
41.13
43.95
50.21
53.36
64.92
71.00
81.11
85.83
98.05
280
16.51
18.19
20.26
22.39
23.69
27.72
31.18
34.83
39.15
44.41
50.76
53.69
61.36
71.84
82.11
90.04
102.91
335
15.70
17.98
20.20
22.18
25.11
27.64
31.58
35.76
40.00
45.70
48.76
58.43
62.35
72.82
83.19
93.75
100.04
400
15.78
18.10
20.22
22.23
24.98
27.57
31.21
36.00
40.75
44.03
49.95
55.73
63.22
68.12
77.28
86.10
97.67
