产品名称:辊道马达减速器
产品类别:行星齿轮减速机系列
产品型号:辊道马达减速器

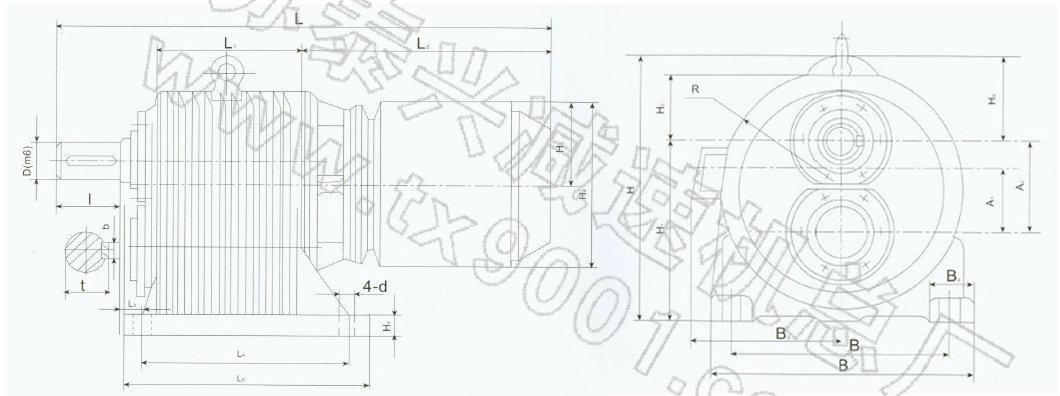

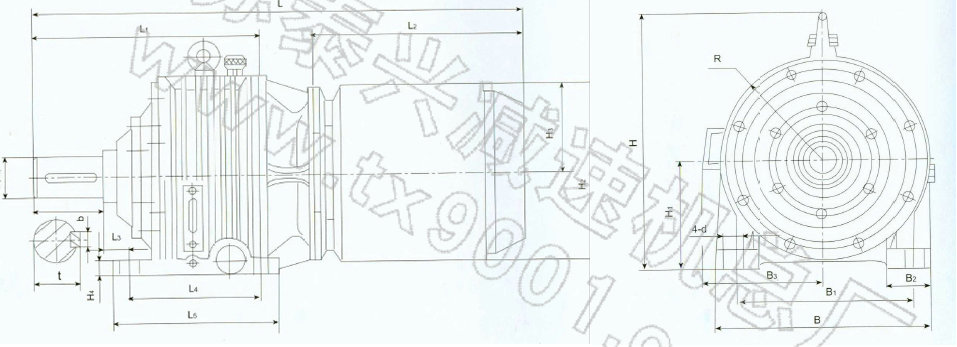

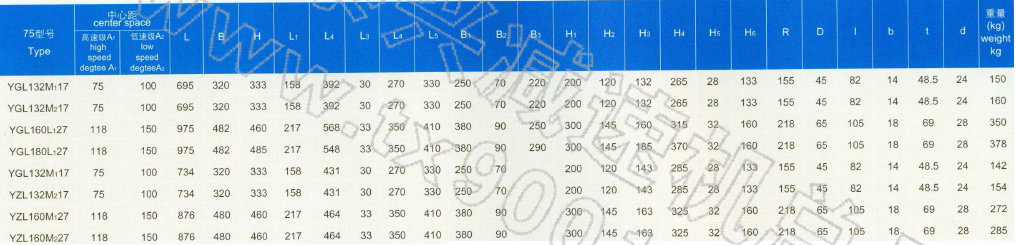

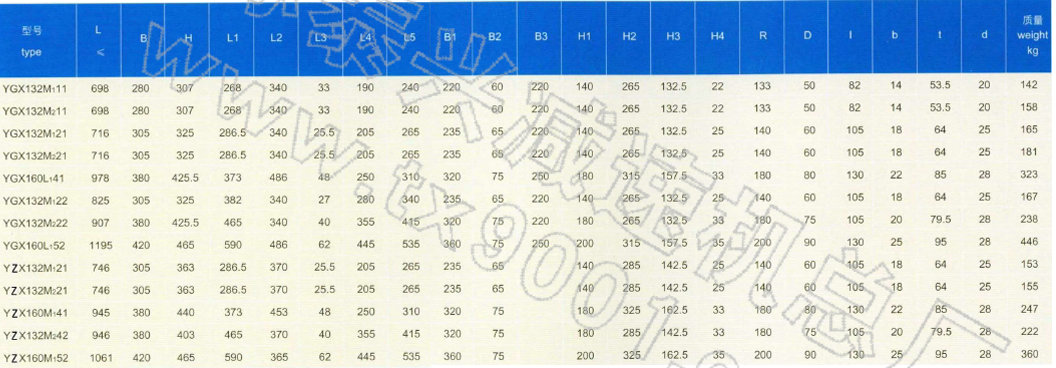

查看产品图纸尺寸


产品简介:

    单独传动辊道马达减速器由辊道专用电动机和齿轮减速器两大部件组成,本品主要用于轧机(i≤12.5)及连铸机(i≤12.5)单独传动运输辊道,对于起动、制动频繁,过载较大声次数较多的其它机械传动也很适用;对于一般轻工、化工、通用机械等运输较平稳连续工作的机械传动也可采用本产品。

    本产品所采用的电动机是新标准Y系列电动机,该电动机工作性能稳定,连续工作的能力且高效 节能寿命较长。不足之处是辊道专用电动机价格较贵,但本产品现采用的Y系列辊道电动机的联结尺寸
与其它型号电动机是相同的,所以用户若想采用其它电动机可与制造厂协商得到满意的产品。

    辊道马达减速器可正反两方向运转,工作环境高于40℃时,应采用降温措施。

    对于采用YZG型辊道专用电动机的马达减速器,当对电动机起动次数大于6次/小时和其它要求时(
150次/小时、 300次/小时、 600次/小时)请订货时。满足150次/小时以上的辊道马达减速器在安装尺寸上长度增大。其它尺寸和本选用说明书相同。

点击查看大图

点击查看大图

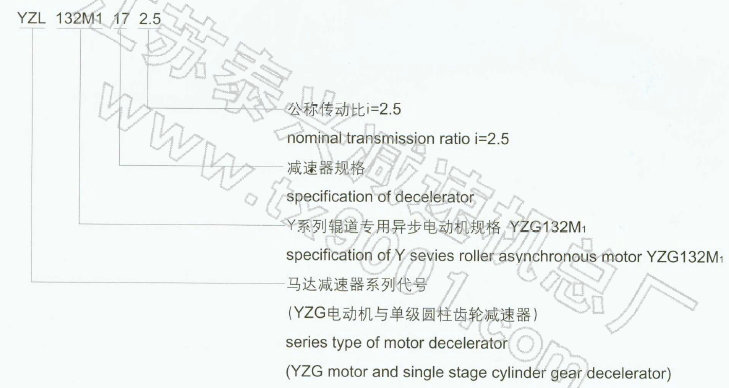

    2.马达减速器的代号与标志
    2.1 YGL-YGAG型(丫系列辊道专用三相异步)电动机与两级圆柱齿轮减速器组成的马达减速器系列代号。
    2.2 YZL-YZG型(Y系列辊道专用三相异步)电动机与两级圆柱齿轮减速器组成的马达减速器系列代号。
    2.3 YGX-YGAG型(丫系列辊道专用三相异步)电动机与行星齿轮减速器组成的马达减速器系列代号。
    2.4 YZX-YZG型(Y系列辊道专用三相异步)电动机与行星齿轮减速器组成的马达减速器系列代号。

点击查看大图

点击查看大图

点击查看大图

    4.减速器的润滑
    4.1减速器齿轮的润滑与冷却
    4.1.1 YGL、YZL、YGX、YZX系列一般选用中极压齿轮油N220或N320浸油润滑。浸油深度为高速级大齿
    轮或行星传动的内齿圈顶浸入2—2.5个齿高。对环境温度较高的场合,也可采用循环油润滑。由通气罩进油放油孔回油。
    4.1.2采用油池浸油润滑的新减速器。当运转15-20天后.须更换新油,在以后的正常情况下5-6个月换油一次。
    4.2减速器轴承的润滑方法与润滑油****与齿轮的润滑相同。
    4.3减速器齿轮的润滑油不得渗入电动机。

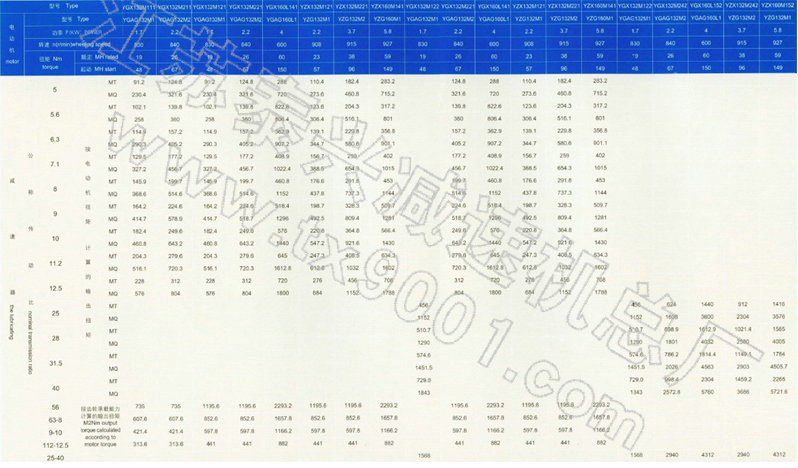

    5.马达减速器实际传动比表:

点击查看大图

    6.辊道马达减速器的使用
    用与轧机及运铸机单独传动辊道,按JB3251规定的方法选用。首先按JB3251的规定计算轧件或铸件在辊道的辊子上打滑时的**大静扭矩Mgmax和辊子带载起动时的**大扭矩Mmax,然后从表4中初选辊道马达减速器的型号规格,查得其允许起动扭矩MQ值。并满足下列条件:
    当不能满足此条件时,一般应重选。但MQlt略大于Mmax可以选用缺点是动力偏大如MQ过大,则不经济且可 能出现起动时轧件或铸件在辊道上打滑现象。

点击查看大图
