产品名称:NGW行星齿轮减速器
产品类别:行星齿轮减速机系列
产品型号

查看产品图纸尺寸

产品概述:

特点和适用范围
   结构特点
   NGW型行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。
   为了使三个行星轮的载荷均匀分配,采用了齿式浮动机构,即太阳轮或行星架浮动,或者太阳轮、行星架两者同时浮动。减速机中的齿轮为直齿渐开线圆柱齿轮。具有一下特点:
   1、体积小、重量轻、在相同情况下,比普通渐开线圆柱齿轮减速机重量轻1/2以上,体积小1/2~1/3。
   2、传动效率高:单级行星齿轮减速机达97%~98%;两级行星齿轮减速机达94%~96%;三级行星齿轮减速机91%~94%。
   3、传动功率范围大:可以从小于1KW至1300KW,甚至更大。
   4、传动范围大:i=2.8~2000
   5、适应性强且耐用。主要零件均采用优质合金钢经渗碳淬火或氮化处理,行星齿轮减速机运转平稳、噪音小、使用受命10以上。
   6、用途和适用条件
   NGW型行星齿轮减速器有单级(NGW11—NGW121),两级(NGW42—NGW122)三级 (NGW73—NGW123)三个卧式系列。主要用于冶金、矿山、起重运输机械设备,也可用于其它类似工矿条件下作动力传动。
   高速轴**高速不超过1500r/min
   齿轮圆周速度不超过10m/s;
   工作环境温度为-40℃—45℃;
   可正反两向运转。NGW型行星齿轮减速器的一个重要特点是,内啮合于外啮合之间共用一个行星轮,NGW就是由“内、公、外”三字的汉语拼音的****个字母组成的。





本系列减速器的规格的规定是根据传动比、功率和扭矩大小划分成12个机座号,及单级、双级和三级传动,共有27个机座号,58种速比,详细如下:

传动类别 型号规格 传动比 组成台数
机座号 种数 范围 种数
单级 NGW42—NGW121 12 2.8—12.5 14 12×14=168
双级 NGW42—NGW122 9 14—160 22 9×22=198
三级 NGW73—NGW123 6 180—200 22 6×22=132

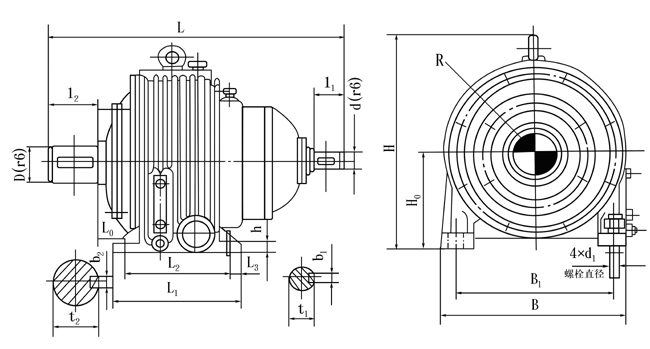

NGW单级减速器外形尺寸(JB1799-76)





型号 规格 公称 传动比i0 外形及中心高 轴伸 地脚尺寸 质量 kg
L B H H0 R d D l1 l2 t1 b1 t2 b2 L1 L2 L3 L0 B1 d1 h
NGW 11 2.8-4.5 530 280 295 125 0 -0.5 125 35 50 55 85 38.5 10 55 16 215 165 25 105 220 M16 20 53
5-12.5 477 30 50 33 8 57 50
NGW 21 2.8-4.5 604 305 325 140 0 -0.5 140 40 60 70 105 43.5 12 65.5 18 245 185 30 115.5 235 M20 25 80
5-12.5 535 35 55 38.5 10 60.5 73
NGW 31 2.8-4.5 632 350 365 160 0 -0.5 160 45 70 70 105 49 14 76 20 260 200 30 125 270 M20 25 100
5-12.5 569 40 70 43.5 12 62 98
NGW 41 2.8-4.5 734 380 425.5 180 0 -0.5 180 50 80 85 105 55 16 87 24 290 230 30 156 320 M24 30 147
5-12.5 634 45 70 50 14 72 128
NGW 51 2.8-4.5 845 420 463.5 200 0 -0.5 200 55 90 85 115 60 16 97 24 310 250 30 196.5 360 M24 35 213
5-12.5 729 50 85 55 16 80.5 193
NGW 61 2.8-4.5 886 475 524 225 0 -0.5 225 60 100 105 125 65.5 18 108 28 360 290 35 202.5 405 M30 40 289
5-12.5 731 55 85 60 16 67.5 264
NGW 71 2.8-4.5 933 535 574 250 0 -0.5 250 65 110 105 140 70.5 18 119 32 375 305 35 213 465 M30 40 359
5-12.5 800 60 105 65.5 18 80 301
NGW 81 2.8-4.5 1042 590 634 280 0 -0.5 280 75 120 115 160 81 20 129 32 440 350 45 219 510 M36 45 449
5-12.5 899 65 105 70.5 18 86 399
NGW 91 2.8-4.5 1141 660 721 315 0 -0.5 315 85 130 125 165 92 24 140 36 475 385 45 225.5 570 M36 45 604
5-12.5 976 75 115 81 20 70.5 542
NGW 101 2.8-4.5 1261 745 800 355 0 -0.5 355 95 150 140 200 103 28 161 40 525 425 50 251 645 M42 50 810
5-12.5 1073 85 125 92 24 78 732
NGW 111 2.8-4.5 1355 840 891 400 0 -0.5 400 105 170 160 200 113 28 181 40 580 480 50 263 740 M42 55 1060
5-12.5 1145 95 140 103 28 73 990
NGW 121 2.8-4.5 1500 950 1013 450 0 -0.5 455 115 190 160 240 124 32 202 45 680 560 60 288 820 M48 60 1638
5-12.5 1286 105 160 113 28 73 1475

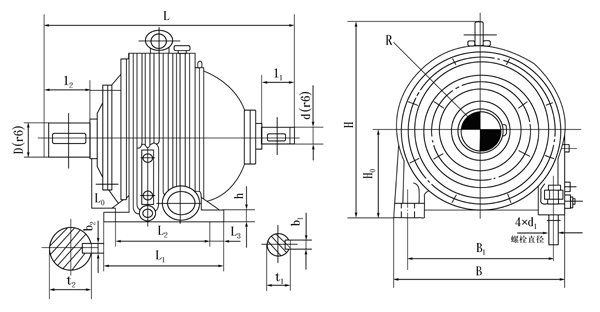

型号 规格 公称传 动比i0 外形及中心高 轴伸 地脚尺寸 质量 /kg
L B H H0 R d D l1 l2 t1 b1 t2 b2 L1 L2 L3 L0 B1 d1 h
NGW 42 14-22.5 687 380 425.5 180 0 -0.5 180 35 80 55 105 28.5 10 87 24 290 230 30 72 320 M24 30 128
25-160 687 30 55 33 8 130
NGW 52 14-22.5 767 420 463.5 200 0 -0.5 200 40 90 70 115 43.5 12 97 24 310 250 30 80.5 360 M24 35 244
25-160 752 35 55 38.5 10 241
NGW 62 14-22.5 805.5 475 524 225 0 -0.5 225 45 100 70 125 49 14 108 28 360 290 35 67.5 405 M30 40 291
25-160 805.5 40 70 43.5 12 279
NGW 72 14-22.5 890 535 574 250 0 -0.5 250 50 110 85 140 55 16 119 32 375 305 35 80 465 M30 40 350
25-160 875 45 70 49 14 350
NGW 82 14-22.5 976.5 590 634 280 0 -0.5 280 55 120 85 160 60 16 129 32 440 350 45 86 510 M36 45 488
25-160 976.5 50 85 55 16 460
NGW 92 14-22.5 1040 660 721 315 0 -0.5 315 60 130 105 165 65.5 18 140 36 475 385 45 70.5 570 M36 45 607
25-160 1020 55 85 60 16 577
NGW 102 14-22.5 1144 745 800 355 0 -0.5 355 65 150 105 200 70.5 18 161 40 525 425 50 78 645 M42 50 895
25-160 1144 60 105 65.5 18 895
NGW 112 14-22.5 1222 840 891 400 0 -0.5 400 75 170 115 200 81 20 181 40 580 480 50 73 740 M42 55 1120
25-160 1212 65 105 70.5 18 1075
NGW 122 14-22.5 1385 950 1013 450 0 -0.5 455 85 190 125 240 92 24 202 45 680 560 60 73 820 M48 60 1733
25-160 1375 75 115 81 20 1539

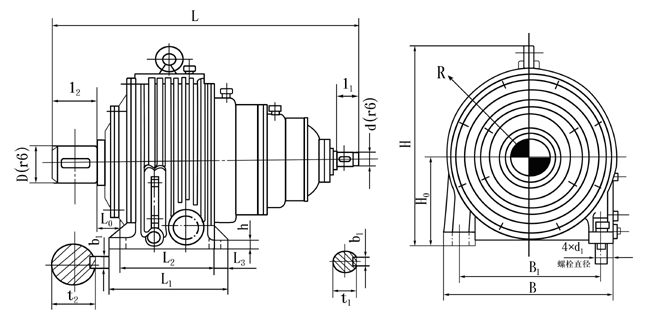

型号 规格 公称传 动比i0 外形及中心高 轴伸 地脚尺寸 质量 /kg
L B H H0 R d D l1 l2 t1 b1 t2 b2 L1 L2 L3 L0 B1 d1 h
NGW73 180-2000 973.5 535 574 250 0 -0.5 250 30 110 55 140 33 8 119 32 375 305 35 80 465 M30 40 382
NGW83 1071 590 1071 590 634 280 0 -0.5 280 35 120 55 160 38.5 10 129 32 440 350 45 86 510 M36
NGW93 1137.5 660 721 315 0 -0.5 315 40 130 70 165 43.5 12 140 36 475 385 45 70.5 570 M36 45 627
NGW103 1263 745 800 355 0 -0.5 355 45 150 70 200 49 14 161 40 525 425 50 78 645 M42 50 962
NGW113 1359.5 840 891 400 0 -0.5 400 50 170 85 200 55 16 181 40 580 480 50 73 740 M42 55 1163
NGW123 1504 950 1013 450 0 -0.5 455 55 190 85 240 60 16 202 45 680 560 60 73 820 M48 60 1756
