产品名称:SHLDK型减速器
产品类别:三环减速机系列
产品型号

查看产品图纸尺寸

产品概述:

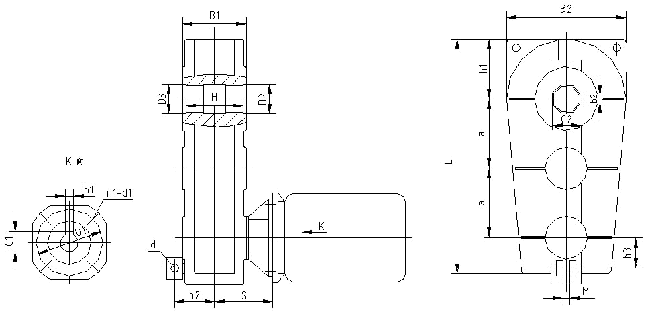

2.3.14 SHLDK型减速器外形尺寸,见图22、表25:





图22 SHLDK型减速器外形尺寸



表25 SHLDK型减速器外形尺寸
中心尺寸
轮 廓 尺 寸
安 装 尺 寸
电 机 联 接 尺 寸
输 出 尺 寸
参考电机(机座号)
质量
(kg)
a h1
L B1 B2
h2 h3 d M
S b1 c1 D1 n1 d1
H D2 D3 c2 b2
125
125 110
460 126 220
76 65 16 20
105 6 21.8 165 4 12
115 8 21.8 165 4 12
94 45H7 53 48.8 14Js9
80
90
55
145
145 118
518 134 236
82 75 16 20
118 8 27.3 165 4 12
128 8 31.3 165 4 15
128 8 31.3 215 4 15
106 55H7 63 59.3 16Js9
90
100
112
65
175
175 148
618 154 296
92 75 16 20
138 8 31.3 215 4 15
138 8 31.3 215 4 15
158 10 41.3 265 4 15
140 70H7 78 74.9 20Js9
100
112
132
110
215
215 185
760 174 370
105 95 18 20
168 8 31.3 265 4 15
168 10 41.3 265 4 15
198 12 45.3 300 4 19
154 85H7 92 79.5 22Js9
112
132
160
200
