产品名称:SHS型减速器
产品类别:三环减速机系列
产品型号

查看产品图纸尺寸

产品概述:

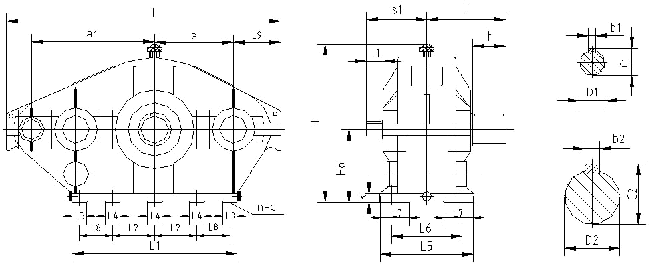

2.3.7 SHS型减速器外形尺寸,见图15、表17:



图15 SHS型减速器外形尺寸



表17 SHS型减速器外形尺寸



中心尺寸
轮 廓 尺 寸
地 脚 螺 栓
高 速 轴 伸
低 速 轴 伸
质量
(kg)
a1 a H0
H L L1 L5 L9
d n k L2 L3 L4 L6 L7 L8
D1 l1 c1 b1 s1
D2 t T c2 b2
215
320 215 200
433 765 550 340 130
M20 4 25 245 100 285 75
14j6 25 16 5 180
75m6 105 265 79.5 20
195
255
380 255 230
493 895 630 370 150
M20 6 25 285 100 100 315 75
18j6 28 20.5 6 200
90m6 130 305 95 25
285
300
445 300 280
585 1045 750 425 180
M24 6 30 345 120 120 360 85
22j6 36 25 8 240
110m6 165 375 116 28
500
350
525 350 325
678 1220 860 465 200
M24 6 35 390 120 160 400 90
30j6 58 33 8 280
130m6 200 425 137 32
670
400
615 400 355
740 1415 950 505 240
M24 8 40 150 120 120 440 90 290
35k6 58 38 10 315
150m6 200 460 158 36
990
450
705 450 400
825 1605 1100 580 270
M30 8 45 160 120 120 510 100 340
45k6 82 48.5 14 370
170m6 240 530 179 40
1380
500
755 500 500
1028 1765 1220 640 310
M36 8 55 160 150 150 560 130 410
45k6 82 48.5 14 385
180m6 240 545 190 45
2200
550
850 550 560
1110 1945 1320 710 325
M36 8 60 200 150 150 630 130 410
50k6 82 53.5 14 425
200m6 280 625 210 50
2900
600
900 600 630
1270 2070 1460 770 360
M42 8 60 220 180 180 675 140 465
50k6 82 53.5 14 440
220m6 280 645 231 50
3600
670
1020 670 670
1330 2305 1600 830 385
M42 8 70 250 180 180 735 140 500
55m6 82 59 16 475
250m6 330 730 262 56
4800
750
1100 750 750
1520 2510 1790 880 425
M48 8 80 280 210 210 775 150 560
55m6 82 59 16 505
280m6 380 805 292 63
6500
840
1240 840 840
1666 2835 1980 990 480
M48 10 80 450 250 250 880 150 485
65m6 105 69 18 575
300m6 380 855 314 70
9200
950
1350 950 950
1870 3100 2240 1050 520
M56 10 90 500 250 250 930 200 555
65m6 105 69 18 600
340m6 450 950 355 80
13300
1070
1520 1070 1060
2100 3450 2480 1140 545
M56 10 90 500 250 250 1020 200 675
75m6 105 79.5 20 645
380m6 450 1060 395 80
19000
