结构：单端面、小弹簧、聚四**乙烯波纹管型
压力：≤0.6MPa
温度：-40～120℃
转速：≤500转/分
适用介质：硫酸、****、有机酸等强腐蚀介质（无悬浮颗粒）

79标212型机封安装尺寸表1

符号	d	D1	D2	D3	D4	D5	n-Φ1	n-Φ1
公差	h7
轴径
212-40	40	90	170	140	130	160	6-Φ13	4-Φ18
212-50	50	100	200	170	150	185	6-Φ13	4-Φ18
212-65	65	115	220	190	170	205	10-Φ13	4-Φ18
212-80	80	130	220	190	200	235	10-Φ13	8-Φ18
212-95	95	150	230	200	200	235	6-Φ13	8-Φ18
212-102	102	150	230	200	255	290	10-Φ13	8-Φ18

69标212型机封安装尺寸表

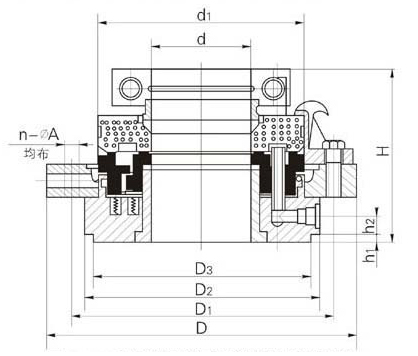

图7-5 221型径向双端面耐腐蚀釜用机械密封
结构：径向双端面、小弹簧、传动销传动
压力：≤1MPa
温度：0-120℃
轴径：≤500转/分
适用介质：腐蚀性介质，密封泄漏要求较高的场合

221型径向双端面耐腐蚀釜用机械密封标

符号	d	d1	D	D1	D2	D3	h1	h2	H	n-ΦA
轴径	40	106	185	145	122	109	4	13	110	4-Φ18
	50	116	220	180	158	149	4	13	119	8-Φ18
	65	136	250	210	188	175	5	15	137	8-Φ18
	80	164	250	210	188	175	5	15	137	8-Φ18
	95	184	285	240	212	203	5	15	137	8-Φ18
	110	210	340	285	268	259	6	17	146	8-Φ22
	125	235	340	295	268	259	6	17	146	8-Φ22
	140	250	395	350	324	335	6	17	146	12-Φ22
